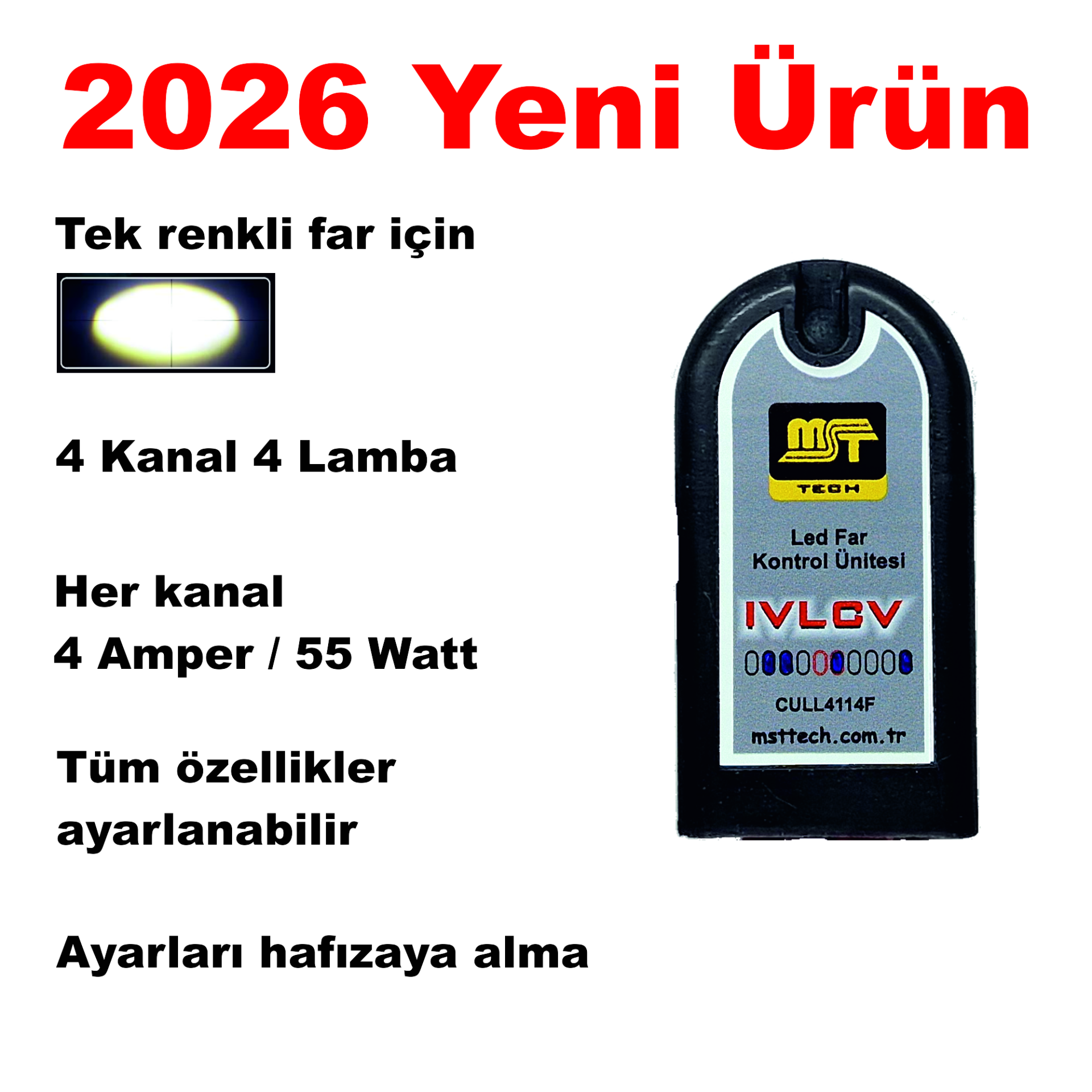

Led Far Kontrol Ünitesi - CULL4114F
2.750,00 TL
*288,70 TL den başlayan taksitlerle!
Kategori
Stok Kodu
CULL4114F
Garanti Süresi
2 Ay
Fiyat
2.291,67 TL + KDV
Genel Bilgi:
mstTECH Kontrol Üniteleri bağlandıkları led grubunun çeşitli modlarda yanıp sönmesi için kullanılan mikrodenetleyici ile yerli tasarım ve yerli yazılımla yine yerli olarak üretilmiş elektronik devrelerdir. İthal veya Çin malı değildir.
Halojen lambalar veya akkor flamanlı lambaların tepki süreleri ledlerde olduğu gibi kısa olmadığı için bu tür lambalarda çakar fonksiyonları tam verimli kullanılamayabilir.
Ön ve arka kontrol üniteleri farklı modlara ve özelliklere sahiptir. Bu nedenle araçta önden arkaya kadar tesisat çekilmesini önlemek amacıyla tek bir cihaz halinde üretilmemiştir.
Ürün Detay Bilgisi:
Bu kontrol ünitesi ile;
1) Tek renkli (Sadece sarı veya sadece beyaz yanabilen) led farlar kullanılabilir.
2) Dört adet tek renkli led far bağlanabilir. Eğer led farların güçleri toplamı cihaz kanal gücünü aşmıyorsa paralel bağlantı yapılarak led far sayısı arttırılabilir.
3) Farlar istenilen şekilde sadece üstler veya sadece altlar veya hem üstler hem altlar yakılabilir. Ayarlanan yanma şekli hafızaya alınır. Sonraki açılışta aynı şekilde yanar.
4) Farlar tam kapasite yakılabilir.
5) Farlar kısık şekilde yakılabilir. Kısma miktarı ayarlanabilir. Ayarlanan kısma miktarı hafızaya alınır. Sonraki çalışmada aynı kısıklıkta yanabilir.
6) Farlar söndürülebilir.
7) Farlar hem korna butonundan hem de selektör butonundan veya uzun fardan flaş (Selektör maksimum 1 saniye) yapabilir.
8) Farlar sinyal lambasıyla birlikte yanıp sönebilir.
9) Farlar çakar yapabilir. Ayarlanan fonksiyon hafızaya alınır. Sonraki çakara geçişte aynı foksiyon çalışır.
10) Ayarlardan açıp kapama dışındaki tüm özellikler (Çakar, selektör, sinyal vb) kapatılabilir/açılabilir. (Muayene modu)
11) Ayarlardan kornadan selektör özelliği kapatılabilir/açılabilir. Korna butonuna basıldığında tüm led farlar 1 saniye boyunca flaş yapmaz/yapar.
12) Ayarlardan selektörden selektör özelliği kapatılabilir/açılabilir. Selektör butonuna basıldığında veya uzun far yakıldığında tüm led farlar, butona basıldığı sürece en fazla 1 saniye boyunca flaş yapmaz/yapar.
13) Ayarlardan farlar sönükken de selektör özelliği kapatılabilir/açılabilir. Farlar sönükken selektör yapmaz/yapar.
14) Ayarlardan sinyal özelliği kapatılabilir/açılabilir. Sinyal verildiğinde ilgili taraftaki tüm led farlar sinyal gibi yanıp sönmez/söner.
16) Ayarlardan selamlama (Test) özelliği kapatılabilir/açılabilir. Araç çalıştırıldığında tüm led farlar yanıp sönerek test edilmez/edilir.
17) Ayarlardan araç çalışınca farlar otomatik yansın özelliği kapatılabilir/açılabilir. Araç çalışınca led farlar otomatik yanmaz/yanar.
18) Ayarlardan eğer "Araç çalışınca farlar otomatik yansın" özelliği açık ise farların hemen veya 20 saniye sonra yanması ayarlanabilir.
19) Ayarlardan tüm ayarlar sıfırlanıp fabrika ayarlarına dönülerek tüm özellikler açılabilir.
Modlar:
Mod seçimleri, fonksiyon seçimleri ve ayarlar butonlarla yapılır.
Mod (Tam yanma, kısık yanma, kapalı, çakar) seçimi kalıcı değildir. Üniteye her enerji verildiğinde (Aracın kontağı açıldığında, fabrika ayarlarında) test/selamlama sonrası tam yanma modu aktif olur. Led farlar yanıktır.
Mod (B1) butonu:
Sürüş sırasında kullanılacak butondur.
Bas bırak veya basılı tutma şeklinde çalışır.
Bas bırak yapıldığında: Mod (Tam yanma, kısık yanma, kapalı) geçişleri yapar. Çakara geçmez.
Basılı tutulduğunda (1,5 sn): Düz yanmadayken çakar moduna geçiş yapar. Çakardan çıkmak için bas bırak yapılmalıdır.
Seçim (B2) butonu:
Sürüş sırasında dikkat dağılmasına neden olabileceği için kullanılması önerilmez.
Bas bırak şeklinde çalışır.
Farlar tam yanmada iken basılırsa farların yanma şekli (Sadece üstler veya sadece altlar veya hem üstler hem altlar) değişir.
Farlar kısık yanmada iken basılırsa 5 kademe şeklinde farların kısma kademesi değişir.
Lambaların hangi modda yandığı üniteyle gelen gösterge ledi ile anlaşılır.
Düz mavi: Tam yanma
Düz yeşil: Kısık yanma
Düz kırmızı: Kapalı
Tüm renkler yanıp sönme: Çakar
Selektör, Sinyal özellikleri:
Bu iki özellik montaj sırasında kablo bağlantılarıyla devreye alınır. İstemediğiniz özelliğin bağlantısını yapmayıp kabloları boşta bırakabilirsiniz. Dilerseniz tüm bağlantıları yapıp istenmeyen özellikleri ayarlardan kapatabilirsiniz.
Selektör özelliği:
Sürüş sırasında korna butonuna basıldığında led farların tümü 1 saniye boyunca flaş yapar. Selektör butonuna basıldığında veya uzun far yakıldığında (Bu durum selektör bilgisinin tesisatın neresinden alındığına bağlıdır) led farlar selektör butonuna basılı tutulduğu sürece (Maksimum 1 saniye) flaş yapar. (Uzun far yakıldığında led farlar 1 saniye boyunca flaş yapar)
Sinyal özelliği:
Sürüş sırasında sinyal verildiğinde ilgili taraftaki led farlar sinyalle birlikte yanıp söner. Sinyal kapatılınca öncesinde hangi şekilde (Alt farlar / üst farlar / alt ve üst farlar) şekilde yanıyorsa o şekle geri döner.
Ayarlar:
Kontrol ünitesi özelliklerini açıp kapatmak için her iki buton (Mod butonu - B1 ve Seçim butonu - B2) birlikte kullanılır. Güvenlik nedeniyle sadece park halindeyken yapılması tavsiye edilir.

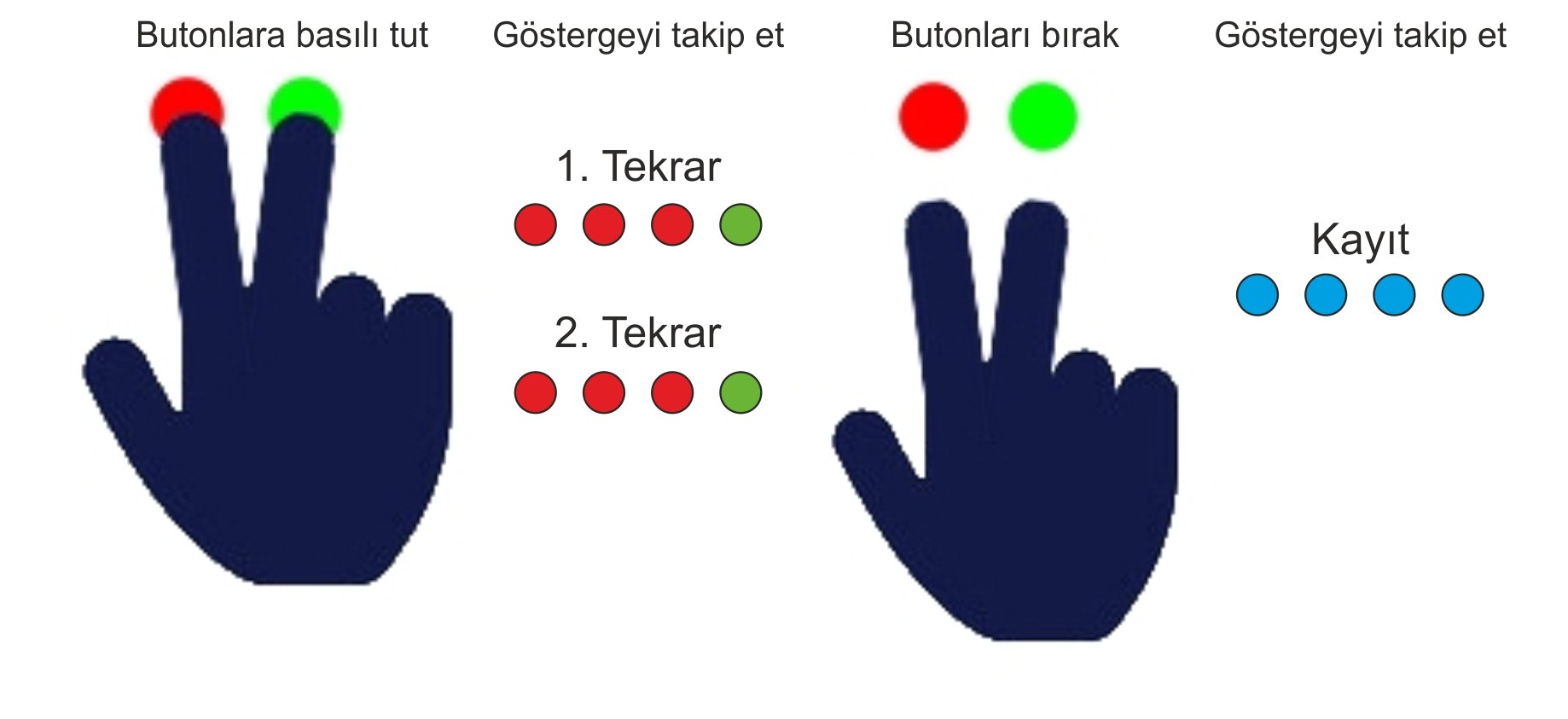

Ayar yapılacağı zaman iki butona aynı anda basılır ve basılı tutulur. Bu sırada led gösterge gözlemlenir. Gösterge ledi önce 3 kez kırmızı ve sonra 1 kez yeşil yanarak hangi ayarın yapıldığı hakkında bilgi verir.
Aynı işlem tekrar yapılırsa kapatılan özellik açılır.
Örnek olarak çakar özelliğini kapatmak için;
1) Aşağıdaki tablodan gösterge ledi için kaç tekrar yapılacağına bakılır. (Çakar için 2 tekrar)
2) Butonlara aynı anda basılır ve basılı tutulur.
3) Birinci tekrar olarak gösterge ledi 3 kez kırmızı, 1 kez yeşil yanar.
4) İkinci tekrar olarak gösterge ledi 3 kez kırmızı, 1 kez yeşil yanar.
5) Butonlar bırakılır.
6) Mavi led pır pır yaparak ayarın tamamlandığı, çakar özelliğinin kapatıldığı ve ayarın hafızaya alındığı bilgisini verir.
Butonlar ve gösterge ledi 90cm 'lik kablo gurubuyla kontrol ünitesine bağlıdır. Kontrol ünitesi dışarıdan görünmeyecek şekilde aracın uygun bir yerine sabitlenebilir. Dışarıdan sadece butonlar ve gösterge ledi görünür. Butonlar ve gösterge ledi motosikletlerde gidona montaj aparatıyla sabitlenebileceği gibi diğer araçlarda da gösterge paneline ya da kolay ulaşılabilecek bir yere takılabilir.
Kontrol ünitesinin enerjisi aküden alınabileceği gibi kontakla enerjilenen başka bir yerden de alınabilir. Bu, sistemi nasıl kullanmak istediğinize bağlıdır. Konuyla ilgili detaylı şemalar aşağıda "Montaj Şemaları" bölümündedir.
Sistem, araç çalışmadığı zamanlarda da devrede olsun istenirse enerji aküden alınır. Bu durumda devreye mutlaka bir sigorta ve bir anahtar bağlanmalıdır.
Bu ürünümüz 4 kanal + (Artı) çıkışlıdır. Her bir kanal çıkışı maksimum 4A' dir. 12V altında çekilecek 4A' lik akım 48W güç tüketimi demektir. Sürüş sırasında gerilim 13,5-14V' a kadar yükselir. Bu durumda güç 55W' a kadar yükselebilmektedir. Bu değerler maksimum değerlerdir. Bu değerlerin aşılması ünitenin çıkış katının arızalanmasına neden olabilir. Led lambanız 4A' den daha yüksek akım çekiyorsa diğer bir deyişle led lambanız 55W üstünde bir güce sahip ise bu model kontrol ünitemiz uygun olmayabilir. Bir üst model ünitemizin teknik değerlerini incelemenizi öneririz.
Ünitenin tamamı epoksi dökümdür. Herhangi bir ek yeri, boşluğu yoktur. Dolayısıyla toz, nem ve su yalıtımı en üst düzeydedir. Basınçlı su dahil kesinlikle su almaz.
ÖNEMLİ UYARI - 1
İncelediğiniz ürün cep telefonu, bilgisayar gibi bir elektronik cihazdır. Montajının uzman kişiler tarafından yapılması gerekir. Herhangi bir yanlış bağlantı motorunuzun veya cihazın zarar görüp garanti dışı kalmasına neden olabilir.
ÖNEMLİ UYARI - 2
İçişleri Bakanlığının 23.09.2019 tarihli genelgesi uyarınca 01.11.2019 tarihinden itibaren kamu araçlarından başlamak üzere özel araçların da dahil olduğu yetkisiz çakar kullanımı yasaklanmıştır.
Yetkisiz kişilerin bu ürünümüzü kullanmaları trafik cezasıyla karşı karşıya kalmalarına neden olabilir.
mstTECH Kontrol Üniteleri bağlandıkları led grubunun çeşitli modlarda yanıp sönmesi için kullanılan mikrodenetleyici ile yerli tasarım ve yerli yazılımla yine yerli olarak üretilmiş elektronik devrelerdir. İthal veya Çin malı değildir.
Halojen lambalar veya akkor flamanlı lambaların tepki süreleri ledlerde olduğu gibi kısa olmadığı için bu tür lambalarda çakar fonksiyonları tam verimli kullanılamayabilir.
Ön ve arka kontrol üniteleri farklı modlara ve özelliklere sahiptir. Bu nedenle araçta önden arkaya kadar tesisat çekilmesini önlemek amacıyla tek bir cihaz halinde üretilmemiştir.
Ürün Detay Bilgisi:
Bu kontrol ünitesi ile;
1) Tek renkli (Sadece sarı veya sadece beyaz yanabilen) led farlar kullanılabilir.
2) Dört adet tek renkli led far bağlanabilir. Eğer led farların güçleri toplamı cihaz kanal gücünü aşmıyorsa paralel bağlantı yapılarak led far sayısı arttırılabilir.
3) Farlar istenilen şekilde sadece üstler veya sadece altlar veya hem üstler hem altlar yakılabilir. Ayarlanan yanma şekli hafızaya alınır. Sonraki açılışta aynı şekilde yanar.
4) Farlar tam kapasite yakılabilir.
5) Farlar kısık şekilde yakılabilir. Kısma miktarı ayarlanabilir. Ayarlanan kısma miktarı hafızaya alınır. Sonraki çalışmada aynı kısıklıkta yanabilir.
6) Farlar söndürülebilir.
7) Farlar hem korna butonundan hem de selektör butonundan veya uzun fardan flaş (Selektör maksimum 1 saniye) yapabilir.
8) Farlar sinyal lambasıyla birlikte yanıp sönebilir.
9) Farlar çakar yapabilir. Ayarlanan fonksiyon hafızaya alınır. Sonraki çakara geçişte aynı foksiyon çalışır.
10) Ayarlardan açıp kapama dışındaki tüm özellikler (Çakar, selektör, sinyal vb) kapatılabilir/açılabilir. (Muayene modu)
11) Ayarlardan kornadan selektör özelliği kapatılabilir/açılabilir. Korna butonuna basıldığında tüm led farlar 1 saniye boyunca flaş yapmaz/yapar.
12) Ayarlardan selektörden selektör özelliği kapatılabilir/açılabilir. Selektör butonuna basıldığında veya uzun far yakıldığında tüm led farlar, butona basıldığı sürece en fazla 1 saniye boyunca flaş yapmaz/yapar.
13) Ayarlardan farlar sönükken de selektör özelliği kapatılabilir/açılabilir. Farlar sönükken selektör yapmaz/yapar.
14) Ayarlardan sinyal özelliği kapatılabilir/açılabilir. Sinyal verildiğinde ilgili taraftaki tüm led farlar sinyal gibi yanıp sönmez/söner.
16) Ayarlardan selamlama (Test) özelliği kapatılabilir/açılabilir. Araç çalıştırıldığında tüm led farlar yanıp sönerek test edilmez/edilir.
17) Ayarlardan araç çalışınca farlar otomatik yansın özelliği kapatılabilir/açılabilir. Araç çalışınca led farlar otomatik yanmaz/yanar.
18) Ayarlardan eğer "Araç çalışınca farlar otomatik yansın" özelliği açık ise farların hemen veya 20 saniye sonra yanması ayarlanabilir.
19) Ayarlardan tüm ayarlar sıfırlanıp fabrika ayarlarına dönülerek tüm özellikler açılabilir.
Modlar:
Mod seçimleri, fonksiyon seçimleri ve ayarlar butonlarla yapılır.
Mod (Tam yanma, kısık yanma, kapalı, çakar) seçimi kalıcı değildir. Üniteye her enerji verildiğinde (Aracın kontağı açıldığında, fabrika ayarlarında) test/selamlama sonrası tam yanma modu aktif olur. Led farlar yanıktır.
Mod (B1) butonu:
Sürüş sırasında kullanılacak butondur.
Bas bırak veya basılı tutma şeklinde çalışır.
Bas bırak yapıldığında: Mod (Tam yanma, kısık yanma, kapalı) geçişleri yapar. Çakara geçmez.
Basılı tutulduğunda (1,5 sn): Düz yanmadayken çakar moduna geçiş yapar. Çakardan çıkmak için bas bırak yapılmalıdır.
Seçim (B2) butonu:
Sürüş sırasında dikkat dağılmasına neden olabileceği için kullanılması önerilmez.
Bas bırak şeklinde çalışır.
Farlar tam yanmada iken basılırsa farların yanma şekli (Sadece üstler veya sadece altlar veya hem üstler hem altlar) değişir.
Farlar kısık yanmada iken basılırsa 5 kademe şeklinde farların kısma kademesi değişir.
Lambaların hangi modda yandığı üniteyle gelen gösterge ledi ile anlaşılır.
Düz mavi: Tam yanma
Düz yeşil: Kısık yanma
Düz kırmızı: Kapalı
Tüm renkler yanıp sönme: Çakar
Selektör, Sinyal özellikleri:
Bu iki özellik montaj sırasında kablo bağlantılarıyla devreye alınır. İstemediğiniz özelliğin bağlantısını yapmayıp kabloları boşta bırakabilirsiniz. Dilerseniz tüm bağlantıları yapıp istenmeyen özellikleri ayarlardan kapatabilirsiniz.
Selektör özelliği:
Sürüş sırasında korna butonuna basıldığında led farların tümü 1 saniye boyunca flaş yapar. Selektör butonuna basıldığında veya uzun far yakıldığında (Bu durum selektör bilgisinin tesisatın neresinden alındığına bağlıdır) led farlar selektör butonuna basılı tutulduğu sürece (Maksimum 1 saniye) flaş yapar. (Uzun far yakıldığında led farlar 1 saniye boyunca flaş yapar)
Sinyal özelliği:
Sürüş sırasında sinyal verildiğinde ilgili taraftaki led farlar sinyalle birlikte yanıp söner. Sinyal kapatılınca öncesinde hangi şekilde (Alt farlar / üst farlar / alt ve üst farlar) şekilde yanıyorsa o şekle geri döner.
Ayarlar:
Kontrol ünitesi özelliklerini açıp kapatmak için her iki buton (Mod butonu - B1 ve Seçim butonu - B2) birlikte kullanılır. Güvenlik nedeniyle sadece park halindeyken yapılması tavsiye edilir.
Ayar yapılacağı zaman iki butona aynı anda basılır ve basılı tutulur. Bu sırada led gösterge gözlemlenir. Gösterge ledi önce 3 kez kırmızı ve sonra 1 kez yeşil yanarak hangi ayarın yapıldığı hakkında bilgi verir.
Aynı işlem tekrar yapılırsa kapatılan özellik açılır.
Örnek olarak çakar özelliğini kapatmak için;
1) Aşağıdaki tablodan gösterge ledi için kaç tekrar yapılacağına bakılır. (Çakar için 2 tekrar)
2) Butonlara aynı anda basılır ve basılı tutulur.
3) Birinci tekrar olarak gösterge ledi 3 kez kırmızı, 1 kez yeşil yanar.
4) İkinci tekrar olarak gösterge ledi 3 kez kırmızı, 1 kez yeşil yanar.
5) Butonlar bırakılır.
6) Mavi led pır pır yaparak ayarın tamamlandığı, çakar özelliğinin kapatıldığı ve ayarın hafızaya alındığı bilgisini verir.
| Muayene modu (Aç/Kapa) | 1 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 1. kez yanarken butonlar bırakılırsa "Muayene özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde Selektör, sinyal, çakar, özellikleri çalışmaz. Sadece sönük, kısık yanma ve tam yanma çalışır. | |
| Çakar modu (Aç/Kapa) | 2 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 2. kez yanarken butonlar bırakılırsa "Çakar özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde çakar çalışır. Pasif edildiğinde çakar fonksiyonları çalışmaz. | |
| Selamlama modu (Aç/Kapa) | 3 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 3. kez yanarken butonlar bırakılırsa "Selamlama özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde selamlama çalışır. Pasif edildiğinde selamlama çalışmaz. | |
| Kontak açılınca farlar açık olsun (Aç/Kapa) | 4 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 4. kez yanarken butonlar bırakılırsa "Farlar açık olsun özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde aracın kontağı açıldığında led farlar yanık başlar. Pasif edildiğinde sönük başlar. Yakmak için butona basılması gerekir. | |
| Kontak açılınca farlar 20 sn sonra yansın (Aç/Kapa) | 5 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 5. kez yanarken butonlar bırakılırsa "Farlar 20 saniye sonra yansın özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| "Araç çalışınca farlar açık olsun" özelliği ve bu özellik Aktif edildiğinde aracın kontağı açıldığında led farlar sönük başlar 20 saniye sonra yanar. Pasif edildiğinde led farlar kontak açılınca beklemeden hemen yanar. | |
| Selektör butonuyla selektör özelliği (Aç/Kapa) | 6 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 6. kez yanarken butonlar bırakılırsa "Selektör butonuyla selektör özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde selektör butonuna basıldığında led farlar flaş yapar. Pasif edildiğinde selektör butonuna basıldığında led farlar tepki vermez. | |
| Korna butonuyla selektör özelliği (Aç/Kapa) | 7 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 7. kez yanarken butonlar bırakılırsa "Korna butonuyla selektör özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde korna butonuna basıldığında led farlar 1 saniye flaş yapar. Pasif edildiğinde korna butonuna basıldığında led farlar tepki vermez. | |
| Sinyal özelliği (Aç/Kapa) | 8 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 8. kez yanarken butonlar bırakılırsa "Sinyal özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde sinyal verilince ilgili taraftaki led farlar da sinyal gibi yanar söner. Pasif edildiğinde sinyal verildiğinde led farlar tepki vermez. | |
| Led farlar sönükken selektör çalışsın (Aç/Kapa) | 9 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 9. kez yanarken butonlar bırakılırsa "Led farlar sönükken selektör çalışsın özelliği" aktif olur veya pasif olur. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde led farlar sönükken de selektör özelliği çalışır. Pasif edildiğinde led farlar tepki vermez. | |
| Fabrika ayarlarına dön | 15 tekrar (Kırmızı led 3 kez + Yeşil led 1 kez) |
| Yeşil led 15. kez yanarken butonlar bırakılırsa "Fabrika ayarlarına dön özelliği" aktif olur ve ünitenin tüm ayarları sıfırlanır. Mavi led pırpır yapar hafızaya alır. | |
| Aktif edildiğinde tüm ayarlar sıfırlanır cihaz fabrika ayarlarına döner. |
Butonlar ve gösterge ledi 90cm 'lik kablo gurubuyla kontrol ünitesine bağlıdır. Kontrol ünitesi dışarıdan görünmeyecek şekilde aracın uygun bir yerine sabitlenebilir. Dışarıdan sadece butonlar ve gösterge ledi görünür. Butonlar ve gösterge ledi motosikletlerde gidona montaj aparatıyla sabitlenebileceği gibi diğer araçlarda da gösterge paneline ya da kolay ulaşılabilecek bir yere takılabilir.
Kontrol ünitesinin enerjisi aküden alınabileceği gibi kontakla enerjilenen başka bir yerden de alınabilir. Bu, sistemi nasıl kullanmak istediğinize bağlıdır. Konuyla ilgili detaylı şemalar aşağıda "Montaj Şemaları" bölümündedir.
Sistem, araç çalışmadığı zamanlarda da devrede olsun istenirse enerji aküden alınır. Bu durumda devreye mutlaka bir sigorta ve bir anahtar bağlanmalıdır.
Sistem, sadece araç çalışırken devrede olsun istenirse o zaman enerji kontakla enerjilenen bir yerden alınır. Enerji alınan yere ait bir sigorta varsa ayrıca sigorta takılması gerekmeyebilir. Buna montajı yapacak uzman kişi karar verebilir. Eğer sigorta yoksa mutlaka takılmalıdır.
Bu ürünümüz 4 kanal + (Artı) çıkışlıdır. Her bir kanal çıkışı maksimum 4A' dir. 12V altında çekilecek 4A' lik akım 48W güç tüketimi demektir. Sürüş sırasında gerilim 13,5-14V' a kadar yükselir. Bu durumda güç 55W' a kadar yükselebilmektedir. Bu değerler maksimum değerlerdir. Bu değerlerin aşılması ünitenin çıkış katının arızalanmasına neden olabilir. Led lambanız 4A' den daha yüksek akım çekiyorsa diğer bir deyişle led lambanız 55W üstünde bir güce sahip ise bu model kontrol ünitemiz uygun olmayabilir. Bir üst model ünitemizin teknik değerlerini incelemenizi öneririz.
Ünitenin tamamı epoksi dökümdür. Herhangi bir ek yeri, boşluğu yoktur. Dolayısıyla toz, nem ve su yalıtımı en üst düzeydedir. Basınçlı su dahil kesinlikle su almaz.
ÖNEMLİ UYARI - 1
İncelediğiniz ürün cep telefonu, bilgisayar gibi bir elektronik cihazdır. Montajının uzman kişiler tarafından yapılması gerekir. Herhangi bir yanlış bağlantı motorunuzun veya cihazın zarar görüp garanti dışı kalmasına neden olabilir.
ÖNEMLİ UYARI - 2
İçişleri Bakanlığının 23.09.2019 tarihli genelgesi uyarınca 01.11.2019 tarihinden itibaren kamu araçlarından başlamak üzere özel araçların da dahil olduğu yetkisiz çakar kullanımı yasaklanmıştır.
Yetkisiz kişilerin bu ürünümüzü kullanmaları trafik cezasıyla karşı karşıya kalmalarına neden olabilir.
|
TEKNİK ÖZELLİKLER |
| Ürün adı | : | Led far kontrol ünitesi (Tek renkli far) |
| Ürün kodu | : | CULL4114F |
| Çıkış kanal sayısı | : | 4 Kanal (Her bir lamba için 1 kanal) |
| Çalışma gerilimi | : | 12-14 Volt |
| Çalışma akımı | : | 16 Amper max. |
| Çıkış toplam akımı | : | 16 Amper max. |
| Çıkış toplam gücü | : | 220 Watt max. |
| Çıkış kanal akımı | : | 4 Amper max. |
| Çıkış kanal gücü | : | 55 Watt max. |
| Çıkış polaritesi | : | Artı (+) |
| Kutu hammaddesi | : | Epoksi |
| Kutu rengi | : | Siyah |
| Kutu ölçüleri | : | 35*67*28 mm (G*Y*D) |
| Kutu ağırlığı | : | 75 gram |
| İzolasyon sınıfı | : | IP65 |
| Güç giriş/çıkış kablo kesitleri | : | 1,5 mm2 |
| Kontrol kablo kesitleri | : | 0,25 mm2 |
| Kontrol butonu | : | Var |
| Seçim (Ayar) butonu | : | Var |
| RGB renkli gösterge ledi | : | Var |
| Çakar fonksiyonu gösterge paneli | : | Opsiyonel |
|
Çalışmaya İlişkin Özellikler |
| Led farları tam yakma | : | Var |
| Led farları kısık yakma | : | Var |
| Kısık yakma kademe ayarı | : | Var |
| Kısık kademesi hafızaya alma | : | Var |
| Led farları kapatma | : | Var |
| Led far yanma şekli değiştirme | : | Var |
| Yanma şekli hafızaya alma | : | Var |
| Korna butonuyla selektör | : | Var |
| Selektör butonuyla selektör | : | Var |
| Sinyal | : | Var |
| Led farlarda çakar | : | Var |
| Çakar fonksiyonu hafızaya alma | : | Var |
| Çakar fonksiyon sayısı (V1.0) | : | 9 |
|
Çakar Fonksiyonları |
| 1 | Çakar 3 flaş sağ-sol (Seçili renkte) |
| 2 | Çakar 3 flaş çapraz (Beyaz-sarı / Sarı-beyaz) |
| 3 | Çakar 3 flaş tümü (Seçili renkte) |
| 4 | Flip flop sağ-sol (Seçili renkte) |
| 5 | Çakar 3 flaş tek lambada sırayla renk değiştirerek |
| 6 | Uçak kanadı tümü (Seçili renkte) |
| 7 | Sarıdan beyaza geçişli |
| 8 | Sarıdan karşı beyaza geçişli |
| 9 | Karışık sarı beyaz geçişli |
|
Ayarlar |
| Muayene modu (Açık/Kapalı) | : | Var |
| Selamlama/Test (Açık/Kapalı) | : | Var |
| Araç çalışınca farlar yansın (Açık/Kapalı) | : | Var |
| Araç çalışınca farlar yansın (Hemen / 20sn sonra) | : | Var |
| Korna butonuyla selektör (Açık/Kapalı) | : | Var |
| Selektör butonuyla selektör (Açık/Kapalı) | : | Var |
| Sinyal (Açık/Kapalı) | : | Var |
| Farlar kapalıyken selektör (Aç/Kapa) | : | Var |
| Fabrika ayarlarına dön | : | Var |
|
İLGİLİ ÜRÜNLER |
| Ledli ön lambalar | : Tıklayın |
|
PAKET İÇERİĞİ |
| Kontrol ünitesi | : 1 adet |
| Buton | : 2 adet |
| Buton braketi | : 1 adet |
| Gösterge ledi | : 1 adet |
| Kullanma/montaj kılavuzu | : 1 adet |
|
MONTAJ ŞEMALARI |
Mekanik Montaj |
Elektrik Montaj |
Bu ürüne ilk yorumu siz yapın!
